摘要：工程機械大型鑄鐵件(如叉車、挖掘機、礦機等的平衡重)涂裝的涂膜固化一般采用傳統的熱風循環或電加熱烘干。由于鑄鐵件壁厚、吸熱大、烘干時間較長，導致爐體長度較長，熱效率低，能耗高，且我公司鑄造面漆線為改造項目，線體空間有限。針對各方面因素，對各種紅外加熱設備進行了調研，zui終確定采用天然氣觸媒紅外輻射加熱與熱風循環加熱相結合的方式，對涂層進行烘干固化，取得了一定的經濟效益和社會效益。
0 引言
工程機械大型鑄鐵件(如叉車、挖掘機、礦機等的平衡重)涂裝的涂膜固化一般采用傳統的熱風循環或電加熱烘干。由于鑄鐵件壁厚、吸熱大、烘干時間較長，導致爐體長度較長，熱效率低，能耗高，且我公司鑄造面漆線為改造項目，線體空間有限。針對各方面因素，對各種紅外加熱設備進行了調研，zui終確定采用天然氣觸媒紅外輻射加熱與熱風循環加熱相結合的方式，對涂層進行烘干固化，取得了一定的經濟效益和社會效益。
1 天然氣觸媒紅外輻射固化技術應用
法國zui早開發了用于飛機發動機加熱的催化燃燒紅外輻射加熱裝置。1953 年,SUNKISS MATHERM公司開發了一種輻射紅外技術特別適合油漆干燥、融合與聚合，經過多年的技術完善與發展，現觸媒紅外板設備產生的中波對涂層非常敏感，對于沒有涂層的金屬、木材以及空氣等物質加熱效果不明顯。
2 天然氣觸媒紅外輻射加熱原理及優點

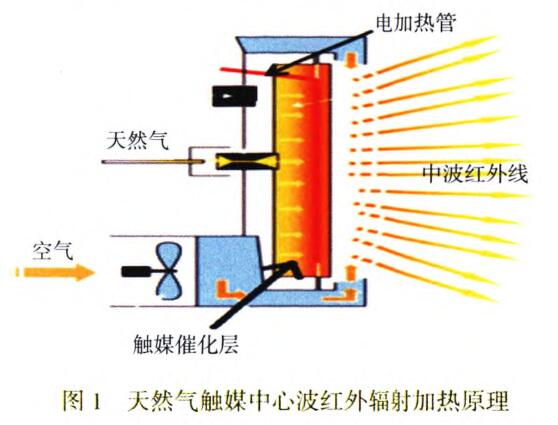

天然氣觸媒紅外輻射加熱原理如圖1所示，圖中紅色線為電加熱絲被夾在催化棉層中間，先對每塊觸媒紅外板電加熱管通電加熱，讓催化棉層內升至一定的溫度(約150℃)，電升溫過程為10~15 min，當催化棉層溫度達到150℃時,系統自動斷電，這時天然氣從觸媒紅外板背后進人，通過均壓層和催化棉層，天然氣與空氣按一定比例混合在催化棉層表面進行無焰燃燒，在紅外板催化棉層表面形成低能量基，生成振動激發態產物，并以紅外輻射方式釋放出能量，其產生的中波對涂料中的羧基和羥基有非常明顯的加熱效果。
觸媒催化紅外燃燒特點：1)比傳統熱風烘千運行費用節約50%左右；2)時間上僅為傳統熱風烘干的幾分之一，減少爐體長度；3)中波紅外光穿過空氣直接作用于涂層，不需要再加熱空氣；4)因為是直接加熱涂層內部，所以涂層內揮發物揮發速度更快，會有效預防起泡等現象發生；5)相對于直接燃燒加熱，會減少爐內灰塵顆粒污染，加熱方式比較干凈。
3 鑄鐵件加熱及其特點
工程機械平衡重多為中大型鑄鐵件，單位體積質量較大，具有較大的熱容量。在干燥、固化涂層的過程中，涂層均在工件的表面，工件表面的溫度對于干燥具有決定性作用，而工件內部升溫所吸收的熱量是浪費能源，內部升溫越高，浪費能源越多，加熱時間越長。采用天然氣催化燃燒紅外加熱能很好地解決這一問題。
4 烘干室室體設計
4．1 總體要求
工件zui大尺寸(L×W×H):2000mm×1500mm×1400 mm；工件zui大質量：5000 kg；生產節拍：5 min/件；工件輸送方式：橇體雙鏈輸送；烘干時間：紅外加熱10 min，熱風循環20 min；熱源：天然氣。
4．2 設計方案
烘干室主要由室體、天然氣催化燃燒紅外輻射加熱升溫系統、天然氣熱風循環保溫加熱系統、循環風機送回風調節裝置和廢氣處理系統組成。
4．2．1 室體結構設計
室體外形尺寸(LxWxH)：19800mm×3000mm×3550mm；升溫至工作溫度時間≤2 min。
4．2．2 加熱裝置設計
采用紅外輻射與熱風循環2種加熱方式，溫控方式采用全自動溫控，加熱元件由升溫段紅外輻射加熱器和保溫段燃氣熱風循環加熱器兩大部分組成。
加熱開始時，同時啟動升溫、保溫加熱器，紅外加熱時，先電加熱至150℃，斷電，燃氣進入，進行催化燃燒，對工件進行輻射加熱，溫度繼續上升，達到350℃左右穩定。同時加熱器具有空氣循環功能，對烘干室內空氣進行加熱，對輻射不到的部位進行加熱，且對廢氣進行分解，能有效降低VOC排放。
循環風加熱裝置：烘干爐加熱系統采用四元一體燃氣熱風爐，帶廢氣回燃處理結構，爐膛內為微負壓。循環風機為插入式耐高溫循環風機。烘干室內空氣經過燃氣加熱器產生的高溫氣體間接換熱，由GCF900C插人式循環風機進人循環風管均勻地送回風口。烘干室內的廢氣進人廢氣處理裝置處理，經過火焰燃燒后再排出車間外部，使排除的廢氣達到排放標準。在出風口設置一氧化碳濃度檢測裝置，并與整個系統聯鎖，當出現危險時，自動停機，并發出聲光報警。
4．2．3 紅外設備選型及布置
紅外zui佳輻射距離為30～60 cm，但可通過增加功率延長輻射距離。根據產品特性和線體尺寸，我們選用VRX 20～22 kW的規格，輻射面積為940 mm×470mm，共16塊面板，每個面板配有獨立控溫，烘干室兩側面各配8塊，上下兩排，長度6 m，2個工位。紅外烘干室設置停止器，產品烘干時間設置為10 min，達到烘干時間后，自動放行，保證涂層升溫滿足要求。
5 使用效果
5．1 室內升溫變化曲線圖
為驗證紅外升溫與熱風循環升溫變化，對涂裝工件分別進行紅外加熱與熱風循環時熱量傳導情況進行了測試。
1)工件：內燃叉車3 t平衡重。
2)面漆涂層：涂層厚度60～90¨m。
3)測量點：產品3個點(上平面1點、側面2點)，測量烘房內空氣溫度。
4)時間：30 min。

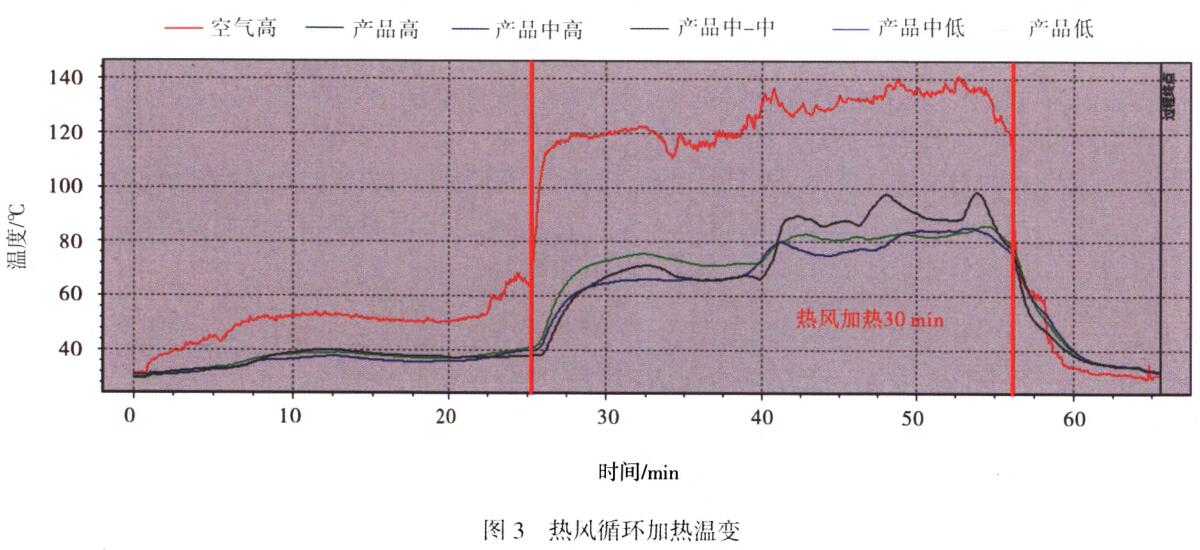

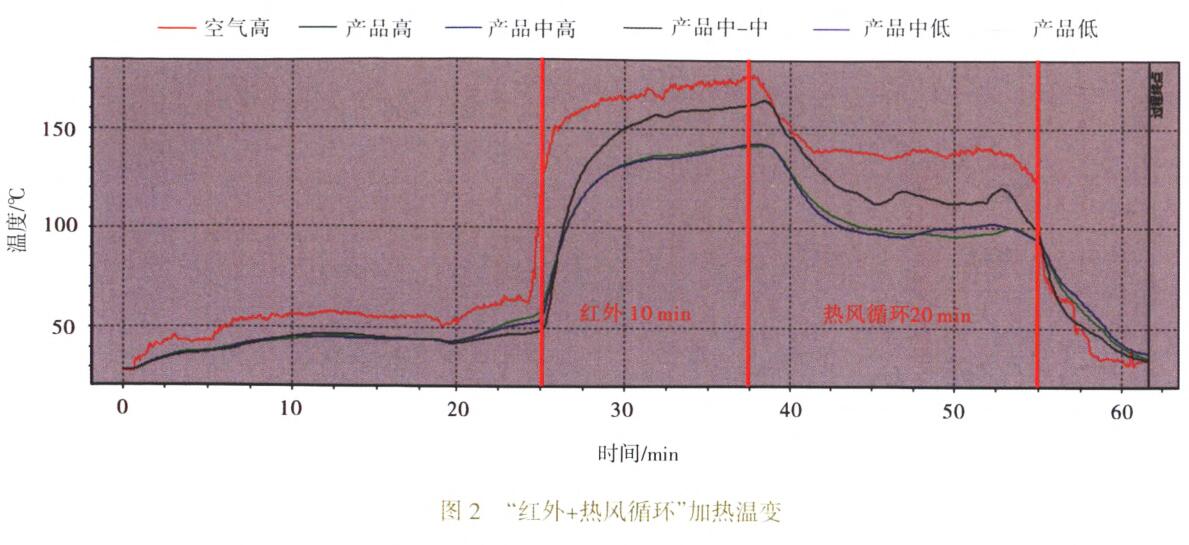

測試溫度隨時間變化曲線見圖2～3(紅色為空氣溫度，其他色為工件表面溫度)。
結果顯示：紅外加熱升溫快，2 min空氣溫度達到170℃，涂層表層溫度zui高達到160℃，使涂層快速固化，縮短固化時間；熱風循環加熱(設定140℃)，工件升溫慢，平均溫度在80℃左右。
5．2 涂層干燥效果
1)“紅外+熱風循環”烘干30 min，用手指觸摸涂層，涂層硬干，無指紋，分色室貼美紋紙屏蔽，分色后去除紙膠帶，無印痕。
2)熱風循環烘干30 min，用手指觸摸涂層，涂層粘手，指紋明顯，分色室貼美紋紙屏蔽，分色后去除紙膠帶，印痕明顯。
5．3外觀效果對比
1)紅外：無痱點、失光、橘皮缺陷，光澤度達到95％。

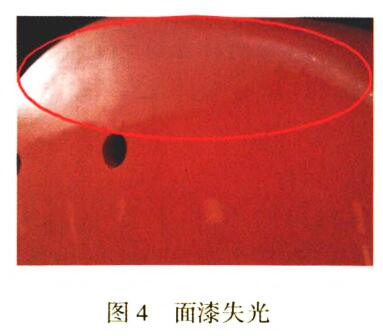

2)熱風：在試驗過程中發現，陰雨天氣或相對濕度大于80％，烘干后涂層有失光缺陷，見圖4。
6 結語
經過1年的運行使用，不同環境溫度(-10～40℃)下，觀察涂層的干燥情況，涂層固化效果較好，滿足生產節拍與產品質量要求。引用天然氣紅外輻射固化技術，解決了厚大型鑄件涂層短時間內烘干問題，降低了能耗，減少了線體長度，線體縮短約50％。這也是國內工程機械鑄造行業對該技術的首次運用。
